Laser Extensometer - Sensor Version

Allgemeines

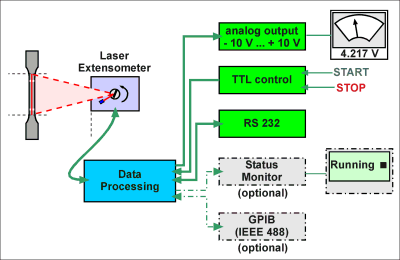

Schematic of Sensor Setup

Der Sensor wird üblicherweise für Standardanwendungen eingesetzt um die Vorteile berührungsloser Meßtechnik in bestehende Prüfumgebungen zu integrieren. Der Sensor ist eine einfache Version unserer Laserextensometer. Die Dehnungsinformation wird als Analogspannung im Bereich +/- 10 V ausgegeben, wodurch eine Einbindung in bestehende Prüfumgebungen sehr einfach möglich ist. Die Sensorversion besteht aus dem Laserextensometer selbst und der Steuereinheit.

Das Dehnungssignal kann zusätzlich über die serielle Schnittstelle (RS 232) abgefragt werden. Über diese Schnittstelle kann das Laserextensometer auch gesteuert sowie Statusinformationen abgefragt werden. Zur einfachen Start/Stop-Steuerung stehen TTL-Eingabeleitungen zur Verfügung.

Schnittstellen

Analogausgabe Ausgabe der Dehnung +/- 10 V (Skalierung einstellbar)
zusätzlicher Kanal für weitere Ausgaben verfügbar
RS 232 Steuerung des Systems, aktuelle Werte auslesen, Status prüfen, Analogausgabe konfigurieren
TTL Start und Stop des Systems
GPIB (optional) Steuerung des Systems, aktuelle Werte auslesen, Status prüfen, Analogausgabe konfigurieren
Status-Monitor (optional) Anzeige von Informationen über den aktuellen Status des Laserextensometers (Betriebbedingungen, Aktuelle Werte, Statusinformationen)

Zur einfachen Einbindung des Laserextensometers können zwei TTL-Leitungen zum START und STOP des Systems verwendet werden. Nach START beginnt das Laserextensometer mit der Datenverarbeitung und erfaßt automatisch die Referenzlänge. Das System läuft kontinuierlich bis zum Erhalt des STOP-Signals. Bei STOP wird die Datenverarbeitung beendet und das System wird für weitere Messungen zurückgesetzt.

Vorteile

Die Sensor-Version bietet folgende Vorteile:

Berührungslos Das Laserextensometer arbeitet berührungslos und beeinflußt daher nicht den Prüfkörper.
Driftfrei Das Laserextensometer ist bereits in der Grundausführung driftfrei. Veränderungen, die eine Drift verursachen könnten, werden online erfaßt und in die laufenden Berechnungen einbezogen, sodaß Langzeitabweichungen zuverlässig eliminiert werden.
Selbst- referenzierend Das Laserextensometer bestimmt die Referenzlänge selbständig zu Beginn des Experiments.
Einfache Schnittstellen Das Laserextensometer bietet verschiedene Schnittstellen: TTL-Leitungen, Analogausgabe und RS 232 sind Standardfunktionen. Optional ist auch eine GPIB-Schnittstelle erhältlich. Bereits über die einfache TTL-Steuerung kann es sehr einfach in bestehende Prüfumgebungen eingebunden werden.
