Hochtemperatur-Anwendung

Unsere Laserextensometer können auch zur Dehnungsmessung bei hohen Prüftemperaturen eingesetzt werden. Auf Basis des Typs "Parallelscanner" bieten wir zwei Konfigurationen an: 'Reflexion' und 'Abschattung'.

Reflexion

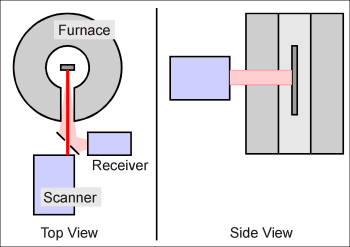

Technique: Scattered

Der Laserstrahl wird vom Sender auf die Probenoberfläche gebracht. Das an den Meßmarken reflektierte Licht wird durch einen Spiegel auf den Empfänger gerichtet. Diese Konfiguration entspricht größtenteils der Standardversion unserer Laserextensometer.

Abschattung

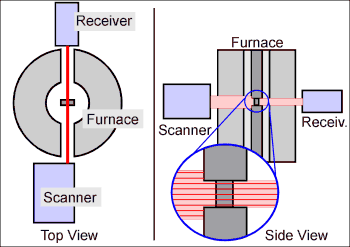

Technique: Shadowed

Die Konfiguration 'Abschattung' läßt sich sehr einfach bei Druckversuchen einsetzen. (Zugversuche erfordern Anpassungen der Versuchsdurchführung - die Details besprechen wir gern mit Ihnen.) Für einen Druckversuch wird der Prüfkörper zwischen zwei Stempeln plaziert. Der Laserstrahl wird vom Scanner durch den Ofen bis zum Empfänger auf der anderen Seite gesendet. Die Position des Strahls wird dabei so eingestellt, daß er zwischen den Stempeln hindurchläuft, von den Stempeln aber nicht vom Prüfkörper blockiert wird. Mit dieser Anordnung wird der Abstand zwischen beiden Stempeln und damit die Probenänge bestimmt.

Anwendungsparameter

Laserextensometer sind optische Meßsysteme und erfordern daher gute optische Bedingungen. Um bei hohen Prüftemperaturen optimale Ergebnisse zu erzielen, müssen zusätzliche optische Komponenten eingesetzt werden, die den Einfluß von Turbulenzen auf das Meßergebnis reduzieren. Die Auswahl geeigneter Komponenten hängt von der jeweiligen Konfiguration der Prüfeinrichtung ab. Wenn Sie uns Details zu Ihrer Prüfumgebung zusenden, erarbeiten wir gern einen Lösungsvorschlag.

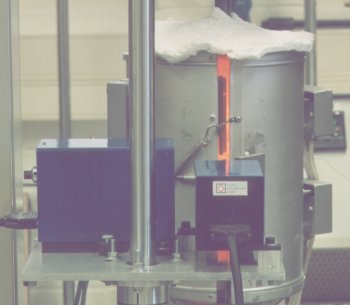

Installation einer Hoch-Temperatur-Anwendung im 'Reflexions-Modus'.
Der Ofen wurde etwas geöffnet, sodaß das Ofeninnere eingesehen werden kann.

Courtesy of School of Engineering Wallis, Sion, Switzerland.

Technische Daten Reflexion Abschattung
Temperatur: bis zu 1300 C bis zu 1700 C
Laser: sichtbar oder NIR sichtbar
Arbeitsabstand (Sender - Prüfkörper): 200 .. 400 mm 200 .. 600 mm
Scannbereich: 55 mm oder 110 mm
Scannrate: 50 Hz, 200 Hz, 400 Hz
